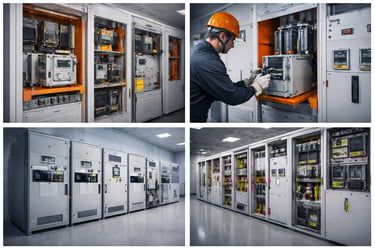

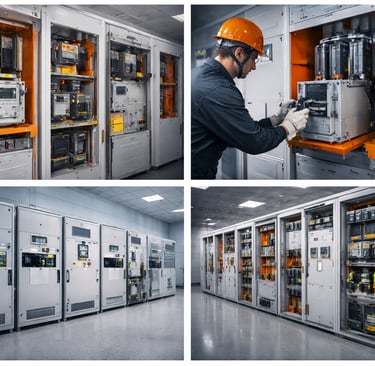

Os painéis de média tensão são elementos fundamentais na distribuição de energia elétrica em sistemas industriais, garantindo proteção, manobra e confiabilidade operacional em níveis de tensão típicos entre 1 kV e 36 kV.

Na CWF Mechatronic Systems, o desenvolvimento dessas soluções segue critérios rigorosos de engenharia, com foco em segurança, desempenho e conformidade normativa.

Tecnologias Aplicadas em Painéis de Média Tensão

Os painéis de média tensão podem ser construídos com diferentes tecnologias de isolamento e interrupção, sendo as principais:

Isolamento a Ar (AIS – Air Insulated Switchgear)

• Utiliza o ar como meio isolante

• Maior facilidade de manutenção

• Custo mais competitivo

• Requer maior espaço físico

Aplicação típica: indústrias, mineração, subestações internas

Isolamento a Gás (GIS – Gas Insulated Switchgear)

• Utiliza gás SF₆ ou alternativas como meio isolante

• Alta compactação

• Elevada confiabilidade

• Menor sensibilidade a ambientes agressivos

Aplicação típica: data centers, plantas offshore, ambientes confinados

Isolamento Híbrido

• Combinação de AIS e GIS

• Equilíbrio entre custo, espaço e desempenho

• Soluções customizadas para aplicações específicas

Tecnologia de Interrupção

Os principais dispositivos de manobra incluem:

• Disjuntores a vácuo (tecnologia predominante)

• Disjuntores a SF₆

• Chaves seccionadoras e chaves de aterramento

O disjuntor a vácuo é amplamente utilizado devido à sua:

• Alta vida útil elétrica

• Baixa manutenção

• Elevada capacidade de interrupção

Normas Aplicáveis

O projeto e fabricação de painéis de média tensão devem atender a normas internacionais e nacionais, garantindo desempenho e segurança.

Normas principais

• IEC 62271-200-Conjuntos de manobra e controle de média tensão

• IEC 62271-1-Requisitos gerais para equipamentos de alta tensão

• IEC 60071-Coordenação de isolamento

• IEC 60529-Grau de proteção (IP)

• IEC 62271-102-Chaves seccionadoras

• IEC 62271-100-Disjuntores de alta tensão

Normas complementares

• IEC 60044 / IEC 61869
  Transformadores de corrente e potencial

• IEC 62271-202
  Subestações compactas

• Normas locais (ABNT / NBR) quando aplicável

Aspectos Críticos de Projeto

O desenvolvimento de painéis de média tensão exige análise detalhada de diversos fatores técnicos.

Nível de Isolamento

• Definição conforme tensão nominal e nível de impulso (BIL)

• Consideração de altitude (ex: aplicações acima de 1000 m)

• Distâncias de escoamento e isolação

Capacidade de Curto-Circuito

• Definição da corrente suportável (kA)

• Tempo de suportabilidade (1s / 3s)

• Verificação térmica e dinâmica

Classificação de Arco Interno (IAC)

• Proteção contra falhas internas com arco elétrico

• Classificação típica: AFL, AFLR

• Segurança para operadores

Continuidade de Serviço (LSC – Loss of Service Continuity)

• LSC1, LSC2A, LSC2B

• Define o nível de disponibilidade durante manutenção

Compartimentação Interna

• Separação entre barramentos, disjuntores e cabos

• Redução de propagação de falhas

• Aumento da segurança operacional

Grau de Proteção

• IP (proteção contra sólidos e líquidos)

• IK (resistência mecânica)

Condições Ambientais

• Temperatura

• Umidade

• Altitude (ex: projetos em 4600 m exigem derating)

• Ambientes corrosivos ou contaminados

Boas Práticas de Engenharia

Projetos de média tensão exigem rigor técnico para garantir confiabilidade ao longo do ciclo de vida.

Estudos elétricos completos

• Curto-circuito

• Coordenação de isolamento

• Seletividade de proteções

Padronização de componentes

• Uso de equipamentos homologados

• Integração com fabricantes reconhecidos

Segurança operacional

• Intertravamentos mecânicos e elétricos

• Sistemas de aterramento confiáveis

• Indicação clara de posição (aberto/fechado/aterrado)

Manutenção e acessibilidade

• Layout otimizado

• Facilidade de inspeção

• Redução de tempo de intervenção

Aplicação na CWF Systems

A CWF Mechatronic Systems desenvolve painéis de média tensão com foco em aplicações industriais exigentes, adotando:

• Engenharia baseada em normas IEC

• Soluções AIS, GIS e híbridas conforme necessidade

• Projetos customizados para ambientes severos

• Integração com sistemas de automação e proteção

Os projetos são desenvolvidos considerando:

• Alta confiabilidade

• Segurança do operador

• Continuidade operacional

Conclusão

Os painéis de média tensão são sistemas críticos que exigem alto nível de engenharia e conformidade normativa.

A correta seleção da tecnologia, aliada ao atendimento das normas e boas práticas de projeto, garante:

• Segurança

• Eficiência

• Confiabilidade do sistema elétrico

Na engenharia moderna, a tendência é clara:

Projetos robustos, normativos e orientados à continuidade operacional são indispensáveis em aplicações industriais de média tensão.A compartimentação interna de painéis de baixa tensão é um fator essencial para garantir segurança, confiabilidade e continuidade operacional em sistemas elétricos industriais.
