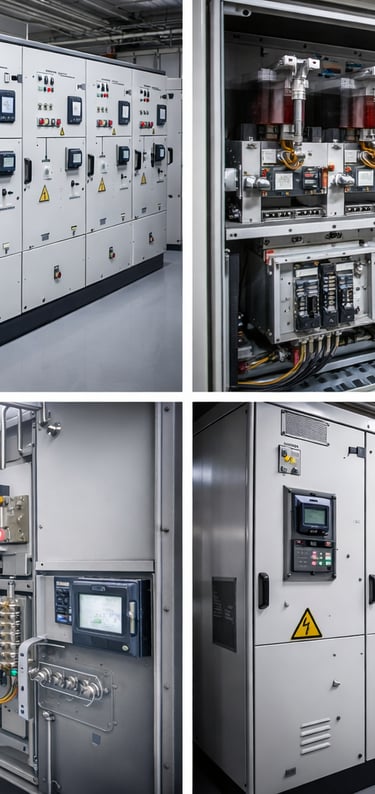

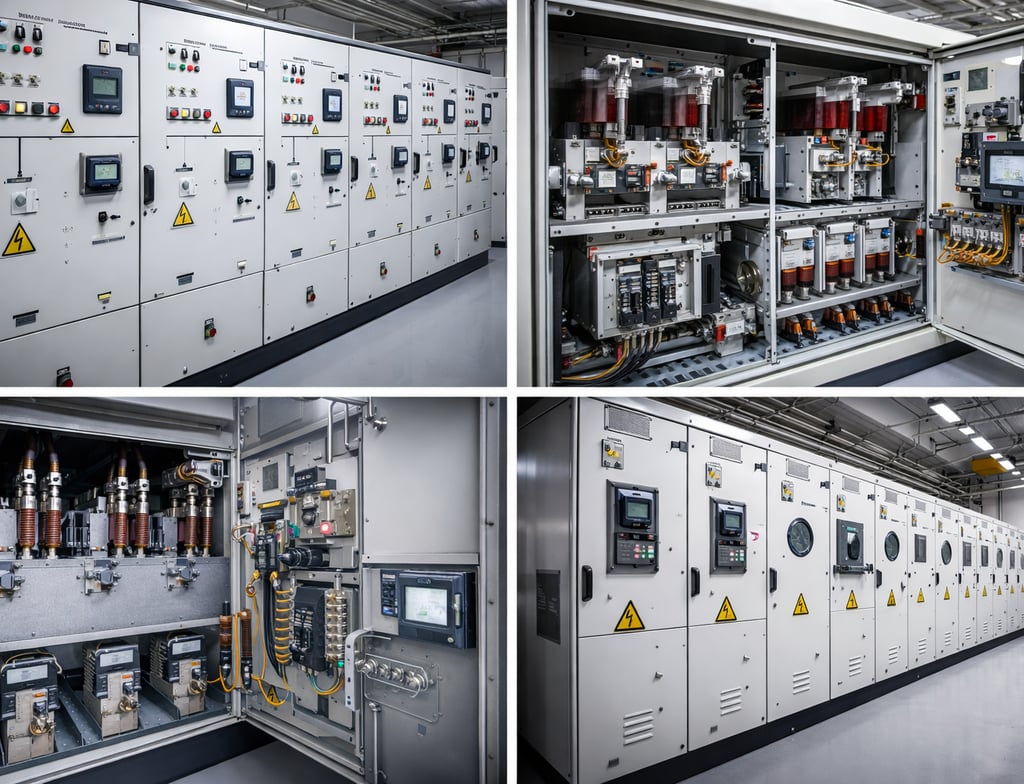

Painéis de Média Tensão

Características Construtivas

• Estrutura metálica autoportante em aço galvanizado ou pintado eletrostaticamente

• Compartimentação interna metálica com segregação funcional (LSC2A / LSC2B)

• Classificação de arco interno até AFLR (frente, lateral e traseira)

• Grau de proteção até IP4X (externo) / IP2X (interno)

• Barramentos em cobre eletrolítico com isolamento termocontrátil ou epóxi

• Sistema de aterramento contínuo e integrado

Tecnologia e Equipamentos

• Disjuntores a vácuo extraíveis ou fixos

• Chaves seccionadoras e chaves de aterramento com intertravamento mecânico

• Transformadores de corrente (TC) e potencial (TP) para medição e proteção

• Relés digitais de proteção (IEDs) com comunicação (Modbus, IEC 61850)

• Sistemas de supervisão e automação integráveis (SCADA)

Dados Técnicos

• Tensão nominal: até 36 kV

• Corrente nominal: até 3.150 A

• Corrente de curto-circuito: até 31,5 kA / 3s

• Frequência: 50 / 60 Hz

• Nível de isolamento: conforme IEC 62271

• Classe de serviço: contínuo (24h operação)

Segurança e Confiabilidade

• Intertravamentos mecânicos e elétricos contra manobras indevidas

• Sistema de alívio de pressão para arco interno

• Compartimentos independentes (barramento, disjuntor, cabos, BT)

• Ensaios de rotina e tipo conforme normas internacionais

Normas Atendidas

• IEC 62271-200 (painéis de média tensão)

• IEC 60071 (coordenação de isolamento)

• IEC 60529 (grau de proteção IP)

• ABNT NBR aplicáveis

Diferenciais CWF

• Projetos customizados conforme aplicação do cliente

• Engenharia própria com análise térmica e dielétrica

• Adequação para altitude elevada (até 4.600 m)

• Integração com sistemas de automação e digitalização

• Fabricação com rigor em qualidade e rastreabilidade

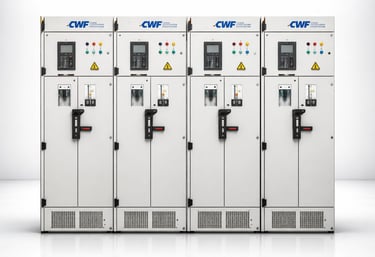

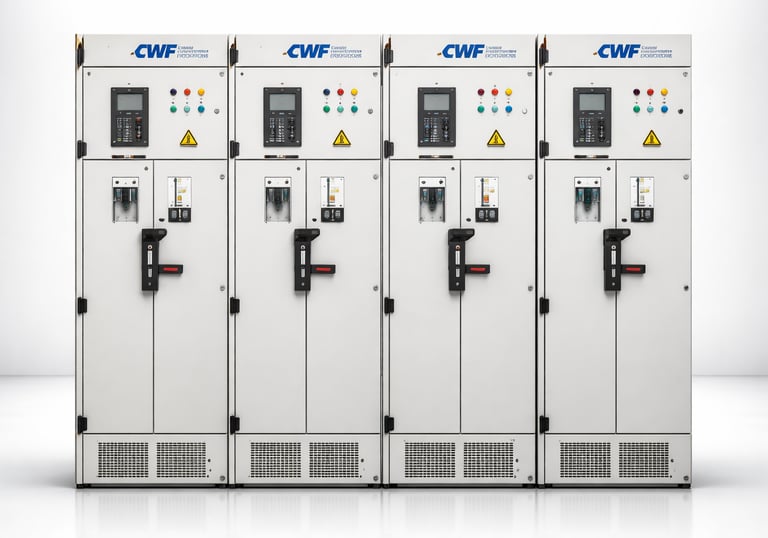

Os painéis de média tensão da CWF Mechatronic Systems são desenvolvidos para aplicações industriais e concessionárias, garantindo alta confiabilidade, segurança operacional e conformidade com normas internacionais.

Projetados para operação em sistemas de 1 kV até 36 kV, nossos painéis são ideais para distribuição, proteção e controle de energia em ambientes severos, incluindo aplicações de mineração, energia, óleo & gás e infraestrutura.
