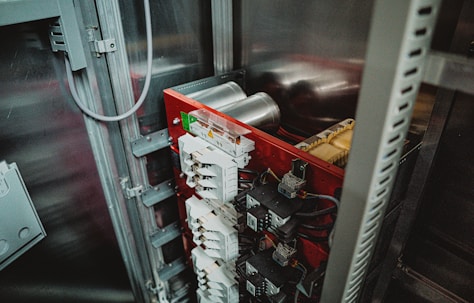

Painéis de Baixa Tensão

Arquitetura do Sistema

A arquitetura dos painéis CWF é baseada em uma estrutura modular, projetada para facilitar operação, manutenção e expansão futura.

Entrada de energia
Compartimento dedicado à alimentação principal do sistema, com disjuntores de potência tipo ACB ou MCCB, medição elétrica, proteção e monitoramento.

Barramentos principais
Sistema de barramentos em cobre eletrolítico de alta condutividade, dimensionado conforme a corrente nominal do projeto e suportado por isoladores de elevada resistência mecânica e dielétrica.

Unidades funcionais
Compartimentos destinados a alimentação de cargas, partidas de motores, distribuição secundária, proteção e automação.

Saídas de campo
Área destinada à conexão dos cabos de potência e controle, com organização, identificação e segregação conforme os requisitos da aplicação.

Formas Construtivas

Os painéis podem ser fabricados em diferentes níveis de segregação interna, conforme a IEC 61439.

Forma 1
Sem segregação interna entre barramentos e unidades funcionais.

Forma 2
Separação entre barramentos e unidades funcionais.

Forma 3
Separação entre barramentos e unidades funcionais individuais.

Forma 4A
Separação entre barramentos, unidades funcionais e terminais.

Forma 4B
Máximo nível de segregação, com separação entre barramentos, unidades funcionais e terminais de cada unidade, proporcionando maior segurança operacional e facilidade de manutenção.

Dados Técnicos

Tensão nominal
Até 1000 V AC.

Frequência de operação
50 ou 60 Hz.

Corrente nominal do barramento principal
Até 6300 A.

Corrente de curto-circuito
Até 100 kA, conforme projeto e seleção dos componentes.

Grau de proteção
Até IP66, de acordo com a necessidade da instalação.

Sistema de barramentos
Barramentos em cobre eletrolítico, com dimensionamento térmico e elétrico conforme a aplicação.

Sistema de aterramento
Configurações compatíveis com sistemas TN-S, TN-C e TT.

Estrutura Mecânica

Os painéis são fabricados com estrutura metálica robusta, adequada para ambientes industriais severos.

A altura típica das colunas varia entre 2000 e 2200 mm.

A largura por coluna pode ser configurada em 600 mm, 800 mm ou 1000 mm.

A profundidade pode ser fornecida em 600 mm, 800 mm ou 1000 mm, conforme a arquitetura elétrica e o espaço disponível para instalação.

A estrutura é fabricada em aço carbono, com acabamento em pintura eletrostática a pó, proporcionando resistência mecânica e proteção contra corrosão.

Soluções Aplicáveis

A CWF desenvolve painéis de baixa tensão para diferentes aplicações industriais.

QGBT
Para distribuição principal de energia em plantas industriais.

MCC
Para controle e proteção de motores, com partidas diretas, soft starters e inversores de frequência.

Painéis de distribuição
Para alimentação de cargas e distribuição secundária.

Painéis de automação e controle
Para integração com CLPs, remotas, instrumentação e supervisão.

Diferenciais Técnicos

Arquitetura modular para facilitar manutenção e ampliações futuras.

Projeto conforme IEC 61439, com foco em desempenho térmico, elétrico e mecânico.

Uso de componentes premium, incluindo disjuntores, relés e acessórios de fabricantes líderes de mercado.

Barramentos de cobre de alta capacidade, com excelente desempenho elétrico.

Elevado nível de organização interna, com identificação de componentes, cabos e circuitos.

Soluções customizadas conforme a necessidade do cliente e da aplicação.

Normas e Certificações

Os painéis são projetados e fabricados conforme as principais normas aplicáveis ao setor.

IEC 61439-1
Conjuntos de manobra e controle de baixa tensão.

IEC 61439-2
Painéis de potência de baixa tensão.

IEC 60947
Dispositivos de manobra, comando e proteção.

IEC 60529
Graus de proteção IP para invólucros.

ISO 9001
Sistema de gestão da qualidade.

Os painéis de baixa tensão da CWF Mechatronic Systems são desenvolvidos para aplicações industriais que exigem alta confiabilidade, segurança elétrica e continuidade operacional.

Projetados conforme IEC 61439, os sistemas integram distribuição de energia, controle de motores e automação, com arquitetura modular e utilização de componentes de fabricantes reconhecidos mundialmente.

As soluções são aplicadas em mineração, indústria pesada, energia, saneamento, infraestrutura e processos industriais críticos.
