A compartimentação interna de painéis de baixa tensão é um fator essencial para garantir segurança, confiabilidade e continuidade operacional em sistemas elétricos industriais.

As formas de separação definidas pela IEC 61439-2 (NBR IEC 61439-2) estabelecem critérios claros sobre como os elementos internos devem ser segregados, impactando diretamente o desempenho do painel em condições normais e de falha.

Conceito de Compartimentação

Painéis compartimentados são projetados para separar fisicamente:

• Barramentos

• Unidades funcionais (disjuntores, partidas, inversores)

• Terminais de conexão

Essa separação pode ser realizada por barreiras metálicas ou isolantes, criando níveis crescentes de proteção interna.

Base Normativa – IEC 61439

A norma IEC 61439 define os requisitos para conjuntos de manobra de baixa tensão, incluindo:

• Ensaios térmicos

• Suportabilidade a curto-circuito

• Grau de proteção (IP)

• Verificação de desempenho

• Formas de separação interna

A classificação das formas considera três pontos principais:

• Separação dos barramentos

• Separação das unidades funcionais

• Separação dos terminais

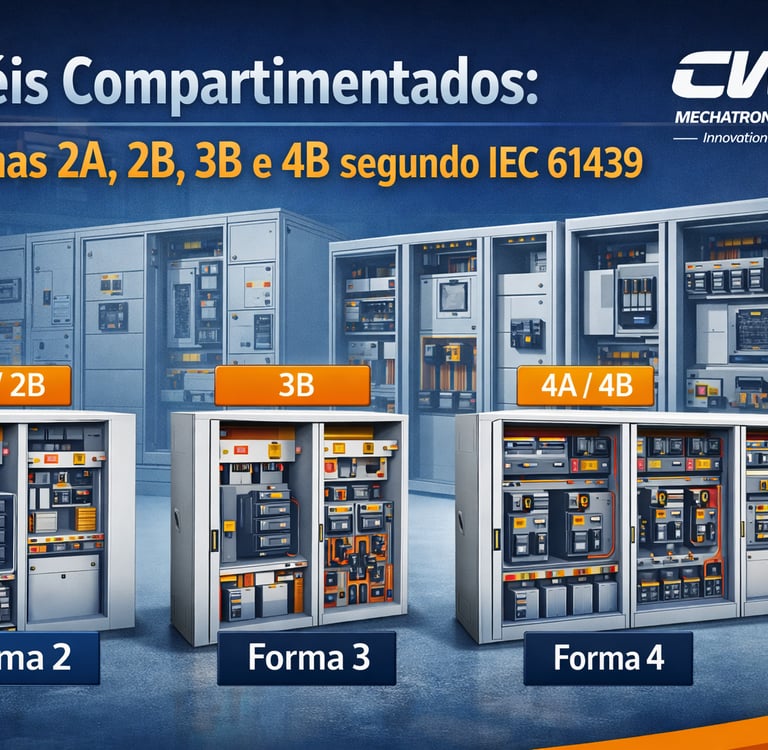

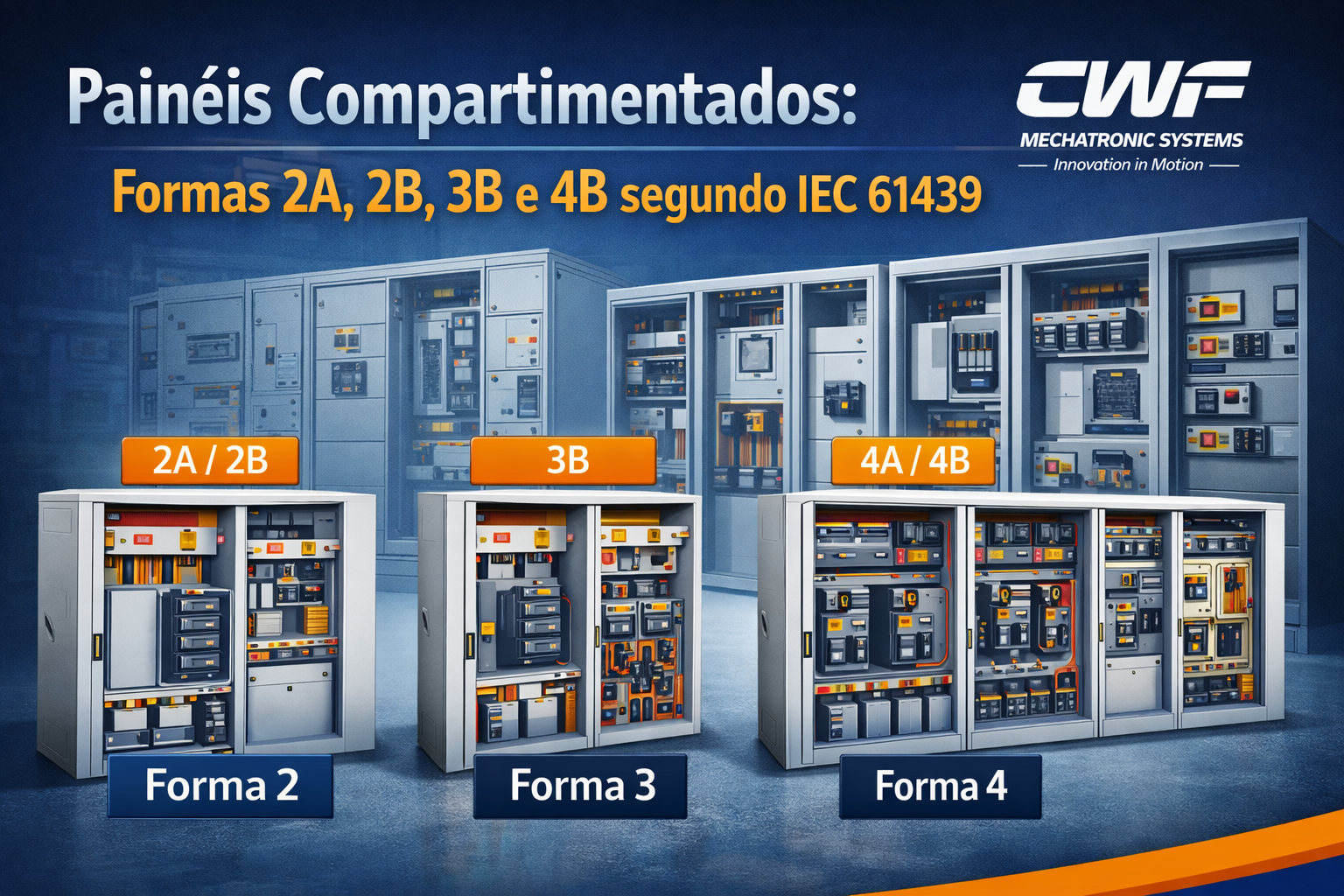

Forma 2A e 2B

A Forma 2 representa o primeiro nível de compartimentação real dentro do painel.

Na Forma 2A:

• Barramentos são separados das unidades funcionais

• Terminais permanecem no mesmo compartimento das unidades

Na Forma 2B:

• Barramentos são separados

• Terminais são separados dos barramentos

• Terminais ainda compartilham espaço com a unidade funcional

Esse nível oferece proteção básica contra contato com barramentos, porém ainda permite interação entre circuitos.

Aplicações típicas incluem:

• Quadros de distribuição prediais

• Sistemas comerciais

• Instalações de baixa criticidade

Forma 3B

A Forma 3 eleva o nível de segregação ao separar também as unidades funcionais entre si.

Na Forma 3B:

• Barramentos são separados

• Unidades funcionais são separadas entre si

• Terminais são separados das unidades funcionais

Esse nível reduz significativamente a propagação de falhas internas e melhora a segurança durante manutenção.

Aplicações típicas:

• Centros de Controle de Motores (CCM)

• Indústrias de médio porte

• Sistemas com necessidade de maior disponibilidade

Forma 4B

A Forma 4 representa o nível máximo de compartimentação definido pela norma.

Na Forma 4B:

• Barramentos são totalmente separados

• Unidades funcionais são totalmente segregadas

• Terminais são individualizados por unidade funcional

Cada circuito opera de forma independente dentro do painel.

Isso garante:

• Máxima segurança operacional

• Alta confiabilidade

• Mínima interferência entre circuitos

Aplicações típicas:

• Data centers

• Mineração

• Óleo e gás

• Infraestruturas críticas

Comparação Técnica

• Forma 2 → proteção básica, menor segregação

• Forma 3 → maior controle de falhas e melhor manutenção

• Forma 4 → isolamento completo e máxima continuidade

A principal evolução entre as formas está na redução do risco de propagação de falhas e aumento da disponibilidade do sistema.

Importância na Engenharia

A escolha correta da forma de compartimentação impacta diretamente:

Segurança
Redução de arco elétrico interno
Proteção de operadores

Continuidade operacional
Evita desligamentos totais
Isola falhas em circuitos específicos

Manutenção
Permite intervenções mais seguras
Reduz tempo de parada

Confiabilidade
Minimiza falhas cruzadas
Melhora desempenho do sistema

Critérios de Seleção

A definição da forma deve considerar:

• Nível de curto-circuito do sistema

• Criticidade da operação

• Necessidade de manutenção com o sistema energizado

• Requisitos do cliente ou norma específica

• Condições ambientais (ex: altitude, temperatura)

Aplicação na CWF Systems

Nos projetos da CWF Mechatronic Systems, a compartimentação é tratada como um elemento crítico de engenharia.

São adotadas soluções como:

• Forma 3B e 4B para aplicações industriais

• Sistemas modulares e gavetas extraíveis

• Estudos baseados na IEC 61439 e IEC 61641

• Integração com equipamentos de alto desempenho

Esse nível de engenharia garante:

• Alta confiabilidade

• Segurança operacional

• Redução de indisponibilidade

Conclusão

A compartimentação de painéis elétricos é um fator decisivo na qualidade do sistema.

A aplicação correta das formas 2A, 2B, 3B e 4B permite elevar significativamente o nível de:

• Segurança

• Continuidade

• Eficiência operacional

Em projetos industriais modernos, a tendência é clara:

Formas 3B e 4B são o padrão para sistemas críticos e de alta performance.
